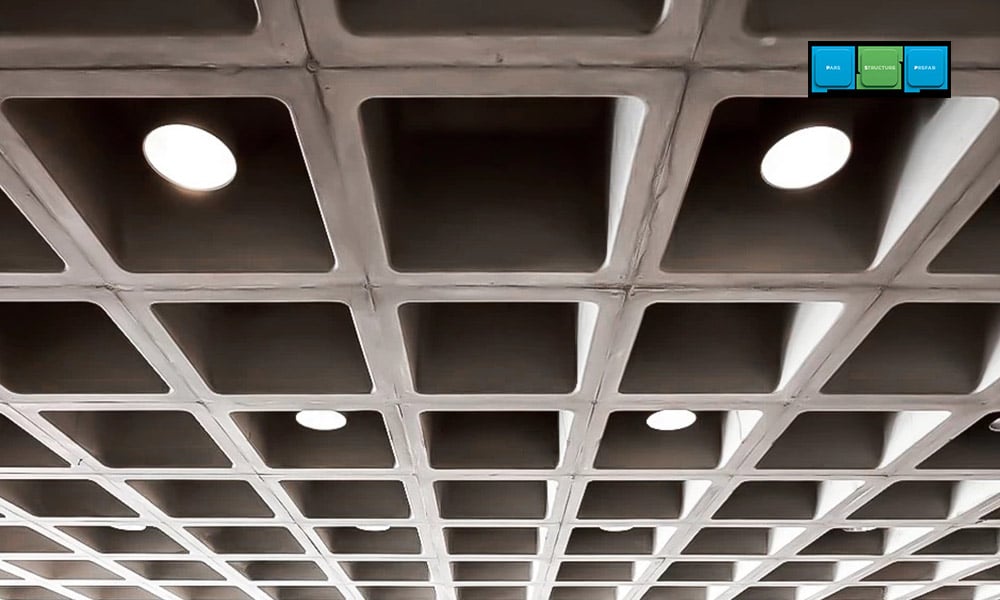

سقف وافل یکی از انواع سقفهای مدرن و محبوب است که با داشتن ویژگیهای خاص موردتوجه معماران و مهندسان عمران قرار گرفته است. در طراحی سازهها با سقف وافل نقش ارتفاع قالب وافل در کنترل لرزش سقف اهمیت ویژهای دارد. سقفهای وافل بهویژه نوع دوطرفه با داشتن ساختار یکپارچه خود مقاومت بالایی در برابر لرزش و نیروهای جانبی دارند. دهانه سقف و کاربری فضا از عوامل مؤثر بر ارتفاع قالب وافل هستند. ضخامت دال، فاصله بین تیرچهها و ارتفاع آنها از عوامل مؤثر در توزیع یکنواخت بار و کاهش لرزش سقف هستند.
درباره چگونگی تاثیر اندازه قالب وافل بر سقف برای کنترل لرزش باید گفت که با افزایش ارتفاع قالب وافل تیرچههای سقف وافل محکمتر و ضخیمتر میشوند. افزایش استحکام سقف موجب افزایش فرکانس طبیعی سقف شده و امکان برابر شدن آن با فرکانس تحریکات محیطی کاهش مییابد. در این مقاله از گروه مهندسی ساختمان PSP وافل نقش ارتفاع قالب وافل در کنترل لرزش سقف را بررسی میکنیم.
عوامل مؤثر بر ارتفاع قالب وافل
ارتفاع قالب وافل یکی از موارد بسیار مهم در اجرای سقف وافل است. برای انتخاب ارتفاع بهینه عوامل متعدد فنی و اجرایی دخیل هستند. طول دهانه سقف، شرایط بهرهبرداری، نوع بارگذاری و میزان آن، مصالح مورداستفاده و محدودیتهای معماری از عوامل مؤثر بر ارتفاع قالب وافل به شمار میروند. همانطور که اندازه قالب وافل بر عملکرد سقف اهمیت دارد، ارتفاع قالب نیز از فاکتورهای مهم است. در ادامه عوامل اثرگذار بر ارتفاع قالب وافل را بررسی میکنیم.
1. طول دهانه بین تکیه گاه ها
نقش ارتفاع قالب وافل در کنترل لرزش سقف اهمیت زیادی دارد. میتوان طول دهانه بین تکیهگاهها را بهعنوان اولین عامل از عوامل مؤثر بر ارتفاع قالب وافل نامید و هرچقدر دهانه بزرگتر باشد باید قالب وافل هم ارتفاع بیشتری داشته باشد. در این صورت خیز و لرزش سقف در محدوده استاندارد و مجاز باقی خواهد ماند. طول دهانه سقف عامل تعیینکننده ارتفاع قالب وافل است و هرچقدر دهانه بلندتر باشد برای افزایش سختی و جلوگیری از لرزش و خیز باید ارتفاع قالب نیز بیشتر باشد.
2. بارهای واردشده بر سقف
در ادامه نقش ارتفاع قالب وافل در کنترل لرزش سقف دومین عامل مؤثر بر ارتفاع قالب وافل بارهای واردشده بر سقف شامل بارهای زنده و مرده است. برای بارهای زیاد با افزایش ارتفاع قالب ضریب سختی مؤثر دال افزایش مییابد. علاوه بر این، درصورتیکه انتظار بارگذاری دینامیکی مانند لرزشهای ناشی از دستگاهها وجود داشته باشد ارتفاع بیشتر سقف وافل موجب افزایش جذب انرژی و کاهش دامنه ارتعاش میشود. تحلیل بارگذاری در سقف دوطرفه با نرمافزار Etabs یک روش بسیار دقیق در اجرای سقف وافل است.
3. نقش ارتفاع قالب وافل در کنترل لرزش سقف؛ نوع مصالح سازه و کیفیت اجرا
عامل سوم در چگونگی تاثیر اندازه قالب وافل کیفیت اجرا و نوع مصالح سازه است. با استفاده از بتنهای مقاوم و آرماتوربندی مناسب میتوان بدون آسیبدیدن عملکرد لرزشی سقف وافل نسبت طول به ارتفاع آن را افزایش داد. برایناساس برای تعیین دقیق ارتفاع مناسب قالب وافل، باید بر اساس خصوصیات منحصربهفرد پروژه تحلیلهای جداگانه و اختصاصی انجام شود.
4. کاربری فضا
امروزه اهمیت استفاده از سقف وافل در سازه ها اثبات شده و بسیاری از معماران و مهندسان عمران آن را اجرا میکنند. علاوه بر آنچه درباره عوامل مؤثر بر ارتفاع قالب وافل گفته شد نباید کاربری فضا را نیز فراموش کرد. کاربری فضا بهخوبی میتواند نقش ارتفاع قالب وافل در کنترل لرزش سقف را نشان دهد. بهعنوانمثال بیمارستانها و سالنهای اجتماعات نسبت به کنترل لرزش حساستر هستند و باید برای آنها از قالبهای وافل با ارتفاع بیشتر استفاده شود. همچنین محدودیتهای معماری و اجرایی مانند ضخامت نهایی سقف و فضای لازم برای تأسیسات هم بر انتخاب بهینه ارتفاع قالب وافل اثر میگذارند.
نقش ارتفاع قالب وافل در کنترل لرزش سقف
توانایی مقابله با لرزشهای ناشی از بارهای مختلف یکی از ویژگیهای مهم سازههای دارای سقف وافل است. نقش ارتفاع قالب وافل در کنترل لرزش سقف یکی از فاکتورهای مهم در این سازهها است. افزایش ارتفاع قالب وافل منجر به افزایش سختی خمشی تیرچههای ایجادشده میشود؛ درنتیجه فرکانس طبیعی سیستم سازهای افزایش مییابد. این ویژگی درنهایت مانع نزدیکشدن فرکانسهای ناشی از بارهای زنده و مرده با سیستم سقف وافل میشود.
به همین دلیل سقف وافل با ارتفاع مناسب مقاومت خوبی در برابر ارتعاشها داشته و مانع بروز پدیده رزونانس میشود. بر اساس آنچه در منابع تحلیلی گزارش شده افزایش ارتفاع تیرچه وافل (حتی 10-5 سانتیمتر) موجب بهبود عملکرد لرزشی سقف میشود. با توجه به این نتایج محسوس و نقش ارتفاع قالب وافل در کنترل لرزش سقف، انتخاب ارتفاع مناسب برای قالبهای وافل یک راهکار مهم برای کنترل ارتعاشها و لرزشها است.
چگونگی تاثیر اندازه قالب وافل بر سقف
یکی از بخشهای مهم در طراحی سازههای وافل چگونگی تاثیر اندازه قالب وافل بر سقف است. این تأثیر به طور مستقیم با عملکرد اجرایی، دینامیکی و اقتصادی سازههای با سقف وافل در ارتباط است. ابعاد کلی هندسی قالب وافل یعنی ارتفاع، طول و عرض اثرات خاصی بر چگونگی پخش بار، لرزش سقف و کنترل خیز دارند. البته در این میان ارتفاع مهمترین عامل در استحکام خمش بوده و میزان مقاومت و سختی سقف را در برابر لرزش و تغییر شکل تعیین میکند. از طرف دیگر طول و عرض قالب بیشتر بر چگونگی توزیع بار و چگونگی چیدمان آن تأثیر میگذارند.
باتوجهبه این توضیحات نقش ارتفاع قالب وافل در کنترل لرزش سقف بسیار مهم است. بهعنوانمثال با افزایش ارتفاع قالب وافل تیرچههای عمیقتر ایجاد شده که منجر به کاهش لرزش و خیز سقف میشوند. البته از سوی دیگر افزایش بیش از اندازه آن میتواند موجب سنگینتر شدن سقف و افزایش هزینه اجرایی شود. موضوع دیگری که دراینرابطه و همچنین در زمینه عوامل مؤثر بر ارتفاع قالب وافل باید گفت این است که کاهش بیش از اندازه ارتفاع قالب وافل موجب کاهش استحکام و حساسیت سقف در برابر بارهای معمولی خواهد شد.
باتوجهبه آنچه درباره نقش ارتفاع و چگونگی تاثیر اندازه قالب وافل بر سقف گفته شد باید انتخاب قالب بر اساس تحلیلهای دقیق دینامیکی و ارزیابی معیارهای معماری و هزینه – سود انجام شود. تنها در این صورت است که میتوان به بهینهترین حالت عملکرد سازهای و لرزشی دستیافت.
طراحی سقف وافل و نکات مهم
به دلیل مزایا و ویژگیهای خاص سقف وافل در کاهش بارهای مختلف سازه، مقاومت بالا و… امروزه بسیاری از پیمانکاران و معماران این نوع سیستم سقفی را اجرا میکنند. در فرایند طراحی سقف وافل باید ضخامت لازم برای دال تعیین شده و ظرفیت برشی و خمشی لازم و کنترل خیز آن مشخص شود. در گام دوم طراحی باید ضخامت قالب وافل مشخص شده که مهمترین عامل تعیینکننده برای ضخامت قالب وافل حداقل بتن لازم برای شبکه میلگرد فوقانی است.
همچنین نقش ارتفاع قالب وافل در کنترل لرزش سقف نیز فاکتور مهم دیگری است که باید به آن توجه کرد. طراحی برای خمش، طراحی برای برش، کنترل برش ناشی از خمش و کنترل خیز سایر مراحلی هستند که باید در طراحی سقف وافل به آنها توجه شود.
تاثیر ارتفاع قالب وافل بر رفتار دینامیکی و پاسخ لرزشی سقف
نقش ارتفاع قالب وافل در کنترل لرزش سقف یکی از فاکتورهای مهمی است که در طراحی سقفهای وافل موردتوجه قرار میگیرد. این عامل علاوه بر تأثیر بر خیز سقف و باربری بر رفتار دینامیکی سقف نیز نقش دارد. تحقیقات نشان داده است که افزایش ارتفاع قالب وافل با افزایش جرم مؤثر سقف و افزایش سختی خمشی آن تأثیر میگذارد. همچنین کمک به افزایش ظرفیت جذب انرژی سازه از دیگر موارد مربوط به افزایش ارتفاع قالب وافل است.
با پیشرفت روشهای ساخت و همچنین ورود مصالح نوین امکان بهینهسازی ارتفاع قالب وافل نیز مهیا شده است. امروزه با استفاده از بتنهای پلیمری سبک، افزودنیهای خاص در ترکیب با قالبهای وافل سنتی و فومهای داخلی میتوان ارتفاع قالب وافل را کاهش داده؛ ولی استحکام و مقاومت لرزشی آن همچنان حفظ شود.
جمعبندی
سقف وافل از انواع سقفهای مدرن و پیشرفتهای است که به دلیل مزایایی همچون توزیع یکنواخت بارهای واردشده و مقاومت در برابر لرزشها موردتوجه معماران و سازندگان قرار گرفته است. یکی از موارد بسیار مهم نقش ارتفاع قالب وافل در کنترل لرزش سقف است. افزایش ارتفاع قالب وافل منجر به افزایش سختی خمشی تیرچههای ایجادشده شده و درنتیجه فرکانس طبیعی سیستم سازهای افزایش مییابد. دهانه سقف، کاربری فضا و نوع مصالح سازه و کیفیت اجرا از جمله عوامل مؤثر بر ارتفاع قالب وافل هستند.
چگونگی تاثیر اندازه قالب وافل بر سقف ابعاد کلی هندسی یعنی طول عرض و ارتفاع قالب را شامل میشود که ارتفاع دراینبین مهمترین عامل است. شرکت مهندسی PSP وافل با بیش از 4 دهه فعالیت در حوزه طراحی و اجرای ساختمانهای فلزی و بتنی با انواع سقفهای دالهای بتنی ساده، تیرچه و بلوک و… یکی از شرکتهای موفق در این زمینه است. بهرهگیری از فناوری روز دنیا، استفاده بهینه از مصالح باکیفیت و پیروی از استانداردهای جهانی از ویژگیهای کلیدی شرکت وافل هستند. برای کسب اطلاعات بیشتر در زمینه خرید و مشاوره با کارشناسان از بخش تماس با ما اقدام کنید.
