اتصال دیوار داخلی به سقف وافل یکی از موضوعات مهم اجرایی در ساختمانهایی است که از دال وافل استفاده میکنند. به دلیل ساختار شبکهای و خیزپذیری این نوع سقف، نحوه اتصال دیوارهای داخلی نقش مستقیمی در جلوگیری از ترکخوردگی، افزایش دوام دیوار و بهبود عملکرد کلی سازه دارد. اجرای اتصال نادرست میتواند باعث انتقال تنشهای اضافی از سقف به دیوارهای غیر باربر شود و آسیبهای اجرایی و بهرهبرداری ایجاد کند.
در روش اتصال دیوار به دال وافل اصل اساسی، جلوگیری از ایجاد اتصال صلب و کاملاً گیردار است. دیوارهای داخلی باید بهصورت کنترلشده و با امکان حرکت نسبی سقف اجرا شوند. به همین منظور، معمولاً فاصلهای مشخص بین بالای دیوار و زیر سقف وافل در نظر گرفته میشود که با مصالح انعطافپذیر پر میگردد. این فاصله به سقف اجازه میدهد خیز طبیعی خود را بدون اعمال فشار به دیوار طی کند.
در دیتیل اجرایی اتصال دیوار به سقف وافل محل مهار دیوار، نوع اتصال مکانیکی یا فلزی و میزان فاصله لغزشی بهطور دقیق مشخص میشود. اتصالاتی مانند نبشی یا ناودانی صرفاً برای مهار جانبی دیوار استفاده شده و نباید بار قائم سقف را تحمل کنند. رعایت این اصول موجب افزایش ایمنی، کاهش آسیبهای بلندمدت و بهبود کیفیت اجرای سازههای دارای سقف وافل خواهد شد.در ادامه این مقاله از مقالات شرکت PSP وافل، الزامات اجرایی، شیوههای مهار دیوارهای داخلی و نقش رعایت جزئیات فنی در کاهش ترکخوردگی و افزایش دوام و عملکرد سازه مورد بررسی قرار میگیرد.

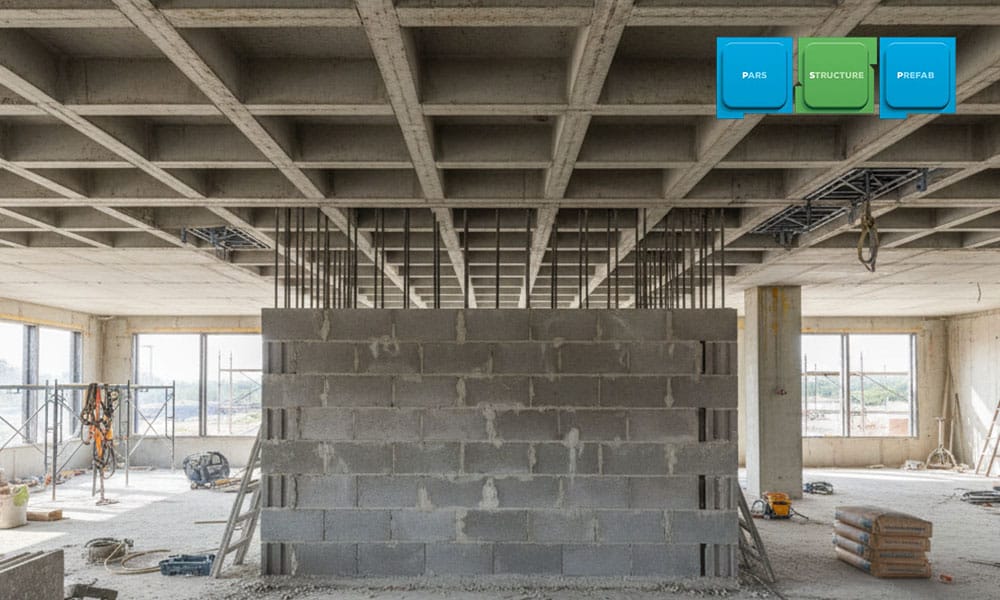

اتصال دیوار داخلی به سقف وافل به چه صورت است؟
وافل یکی از نکات مهم در اجرای صحیح ساختمانهای دارای دال وافل، اتصال دیوار داخلی به سقف وافل است. به دلیل خیزپذیری سقف وافل، دیوارهای داخلی (غیر باربر) نباید بهصورت صلب و کاملاً گیردار به سقف متصل شوند؛ زیرا این موضوع میتواند باعث ترکخوردگی و آسیب به دیوار شود.
در روش اتصال دیوار به دال وافل، اصل بر اجرای اتصال لغزشی است. معمولاً در بالای دیوار فاصلهای حدود ۲ تا ۳ سانتیمتر تا زیر سقف در نظر گرفته میشود تا حرکت نسبی سقف امکانپذیر باشد. این فاصله با مصالح انعطافپذیر پر شده و دیوار تنها بهوسیله مهارهای جانبی مانند نبشی، ناودانی یا والپست به سقف وافل متصل میشود. این مهارها وظیفه جلوگیری از حرکت خارج از صفحه دیوار را دارند، نه تحمل بار قائم.
در دیتیل اجرایی اتصال دیوار به سقف وافل، محل مهار دیوار، نوع اتصال فلزی یا مکانیکی، فاصله لغزشی بالای دیوار و نحوه کنترل تغییرمکانها مشخص میشود. همچنین بار دیوار داخلی باید در مرحله طراحی سازه، بهعنوان بار مرده در محاسبات دال وافل لحاظ شده باشد. درباره دلایل و اهمیت استفاده از سقف وافل میتوان به مواردی مانند کاهش وزن سازه و افزایش مقاومت در برابر زلزله اشاره کرد. رعایت این اصول باعث افزایش دوام دیوارهای داخلی، کاهش ترکخوردگی و بهبود عملکرد سازه در طول بهرهبرداری میشود.
روش اتصال دیوار به دال وافل چیست؟
در ساختمانهایی که از سیستم دال وافل استفاده میشود، نحوه تعامل دیوارهای داخلی با دال اهمیت اجرایی ویژهای دارد. بر اساس فرآیند اجرایی سقف وافل شرحدادهشده در Vincivilworld، نحوه اتصال دیوار داخلی به سقف وافل باید بهگونهای انتخاب شود که هم پایداری جانبی دیوار تأمین شود و هم عملکرد سازهای سقف وافل تحت تأثیر قرار نگیرد. به همین دلیل، اتصال دیوار در این سیستم بیشتر بر پایه «کنترل و هدایت دیوار» طراحی میشود، نه ایجاد اتصال سازهای صلب.
در اجرای سقف وافل، تصمیمگیری درباره محل و نوع اتصال دیوار از مرحله قالببندی آغاز میشود. در لبههای دال یا محل قرارگیری دیوارهای داخلی، از اجزای مهاری مانند اتصالات فلزی، بستها یا Wall Connectorها استفاده میشود تا دیوار در موقعیت صحیح خود تثبیت گردد. این اتصالات به دیوار اجازه میدهند در برابر نیروهای جانبی پایدار بماند؛ در حالی که تغییر مکان قائم دال وافل به آن منتقل نشود.
در جزئیات اجرایی اتصال دیوار داخلی به سقف وافل، نحوه قرارگیری این اتصالات، فاصله کنترلی بین بالای دیوار و دال و نوع مهار جانبی بهصورت دقیق مشخص میشود. هدف اصلی این دیتیلها، جلوگیری از تمرکز تنش در محل اتصال و افزایش دوام دیوارهای داخلی در طول زمان بهرهبرداری است. در مجموع، انتخاب صحیح روش اتصال دیوار به دال وافل، نقش مهمی در کاهش آسیبهای اجرایی، بهبود کیفیت نهایی پروژه و عملکرد مناسب سازه دارد.
اتصال دیوار داخلی به سقف وافل: دیتیل اجرایی اتصال دیوار به سقف وافل
بعد از آشنایی با نحوه اتصال دیوار به سقف وافل در ادامه شما را با دیتیلهای نصب آشنا میکنیم.
اتصالات قالب (Wall Connectors)
در فرآیند ساخت waffle slab یا سقف وافل، سیستم قالببندی از مجموعهای از اجزا تشکیل شده است که هرکدام نقش مشخصی در شکلدهی و پایداری دال دارند. این اجزا شامل موارد زیر هستند:
- waffle pods (قالبهای اصلی)
- horizontal supports (تکیهگاههای افقی)
- vertical supports (تکیهگاههای قائم)
- wall connectors (اتصالات دیوار)
- cube junctions, hole plates, clips و میلگردها برای استحکام قالببندی
این مجموعه، چارچوب اصلی اجرای سقف وافل را تشکیل میدهد و نحوه قرارگیری دیوارهای داخلی نسبت به سقف را مشخص میکند.
در اجرای سقفهای وافل و اتصال دیوار داخلی به سقف وافل، استفاده از Wall Connectors در مرحله قالببندی نقش مهمی در متصل کردن دیوار داخلی به سقف وافل دارد. این اتصالات در لبههای قالب وافل نصب میشوند تا ارتباط مناسبی میان قالب سقف و المانهای پیرامونی، بهویژه دیوارهای داخلی، برقرار شود. هدف اصلی از این اتصال، تثبیت موقعیت دیوار در زمان اجرا و بتنریزی است و نه ایجاد یک اتصال صلب و باربر.
در روش اتصال دیوار به دال وافل، Wall Connectors بهعنوان مهار جانبی عمل میکنند و مانع از جابهجایی دیوار یا قالب در حین بتنریزی میشوند. این نوع اتصال امکان خیز طبیعی دال وافل را فراهم کرده و از انتقال تنشهای ناشی از تغییرشکل سقف به دیوار داخلی جلوگیری میکند. به همین دلیل، دیوار بدون درگیری سازهای مستقیم با سقف، بهصورت کنترلشده در کنار دال وافل مهار میشود.
از دید اجرایی، نحوه استفاده از Wall Connectors بخشی از دیتیل اجرایی اتصال دیوار به سقف وافل محسوب میشود. این دیتیل تعیین میکند دیوار در چه موقعیتی نسبت به دال قرار گیرد و پایداری آن در مراحل اجرا و پس از بتنریزی حفظ شود. پس از نصب قالبها و اتصالات از جمله اتصال دیوار داخلی به سقف وافل، آرماتورگذاری انجام شده و بتنریزی صورت میگیرد و در نهایت با باز کردن قالبها، دال وافل به شکل شبکهای نهایی خود میرسد.
جمعبندی
سقف وافل بهعنوان یکی از سیستمهای سازهای نوین، به دلیل کاهش وزن سازه، افزایش دهانههای قابل اجرا و بهبود رفتار لرزهای، کاربرد گستردهای در ساختمانهای امروزی دارد. با این حال، عملکرد صحیح این سیستم تا حد زیادی به نحوه اجرای اجزای غیرسازهای، بهویژه دیوارهای داخلی، وابسته است. در این میان، اتصال دیوار داخلی به سقف وافل بهعنوان یک موضوع اجرایی حساس، نقش مهمی در جلوگیری از بروز ترک، کاهش تنشهای ناخواسته و افزایش دوام دیوارها ایفا میکند. بررسی منابع معتبر نشان میدهد که در این سیستم، دیوارهای داخلی نباید بهصورت صلب و باربر به سقف متصل شوند.
در روش اتصال دیوار به دال وافل هدف اصلی، تأمین پایداری جانبی دیوار در عین حفظ امکان خیز و تغییر شکل طبیعی دال است. به همین دلیل، استفاده از فاصله کنترلی در بالای دیوار و بهکارگیری مصالح انعطافپذیر یا اتصالات سبک و مکانیکی، بهعنوان یک راهکار اجرایی پذیرفتهشده مطرح میشود. از سوی دیگر، توجه به جزئیات اجرایی در مرحله قالببندی و بتنریزی اهمیت ویژهای دارد. دیتیل اجرایی اتصال دیوار به سقف وافل مشخص میکند که دیوار در چه موقعیتی نسبت به دال قرار گیرد، چگونه مهار جانبی شود و از انتقال نیروهای قائم و تمرکز تنش جلوگیری گردد.
استفاده از ابزارهایی مانند Wall Connectorها در مرحله قالببندی، نمونهای از این رویکرد کنترلی است که هم پایداری اجرایی را تضمین میکند و هم عملکرد بلندمدت سازه را بهبود میبخشد. در مجموع، رعایت اصول صحیح اتصال دیوارهای داخلی در سقفهای وافل، علاوه بر ارتقای کیفیت اجرا، موجب افزایش عمر مفید سازه و کاهش آسیبهای بهرهبرداری در طول زمان خواهد شد.
شرکت وافـل PSP یکی از مجموعههای تخصصی و پیشرو در حوزه طراحی، تولید و اجرای سیستم سقف وافل در ایران است. این شرکت با تکیه بر دانش فنی، تجربه اجرایی و استفاده از فناوریهای بهروز، راهکارهایی بهینه برای کاهش وزن سازه، افزایش ایمنی و ارتقای کیفیت ساخت ارائه میدهد. شما میتوانید از طریق تماس با ما با شرکت ما تماس حاصل فرمایید.
