نکات مهم در طراحی سقف وافل چیست؟ طراحی سازههای بتنی مدرن، بهویژه سقفهای کامپوزیت، نیازمند دقت بالا و رعایت دقیق آییننامهها است. یکی از محبوبترین و کارآمدترین سیستمهای اجرایی در دهههای اخیر، سقف وافل است که به دلیل اقتصادی بودن و توانایی دهانههای بلند، مورد توجه مهندسان سازه قرار گرفته است.
با این حال، موفقیت در پیادهسازی این سیستم، مستقیماً به کیفیت طراحی و انتخاب ابعاد استاندارد سقف وافل بستگی دارد. در این مقاله از سری مقالات وبسایت PSP وافل با بیش از 40 سال سابقه در طراحی و اجرای انواع سقف اسکلت فلزی و وافل و…، قصد داریم تمام نکات مهم طراحی سقف وافل را، با تأکید بر اصول فنی و اجرای صحیح، بررسی کنیم.
رعایت این اصول تضمین میکند که سازه از لحاظ اقتصادی بهینه و از لحاظ مقاومتی کاملاً ایمن باشد. در ادامه به بررسی استانداردهای طراحی سقف وافل و چالشهای رایج میپردازیم تا به یک درک کامل از نکات مهم در طراحی سقف وافل دست یابیم. همچنین، درک ابعاد استاندارد برای سقف وافل، گام اول در بهینهسازی پروژه شماست.
نکات مهم در طراحی سقف وافل: سقف وافل چیست؟
سقف وافل (Waffle Slab) نوعی سازه بتنی است که از ترکیب بتن فشاری در بالا و شبکهای از تیرچههای T شکل که به صورت دوطرفه (دو محور متعامد) در هم تنیده شدهاند، تشکیل میشود. این ساختار که ظاهری شبیه به شبکه لانه زنبوری یا همان وافل دارد، از طریق قالبهای مخصوص (عموماً پلاستیکی یا فایبرگلاس) ایجاد میگردد. مزیت اصلی این سیستم در توزیع یکنواخت بارها در دو جهت دهانه است که این امر، مقاومت خمشی و برشی سقف را به شدت افزایش میدهد.
به همین دلیل، این سیستم به گزینهای ایدهآل برای ساختمانهای اداری، تجاری و پارکینگها تبدیل شده است؛ چرا که امکان اجرای دهانههای نسبتاً بزرگ را بدون نیاز به تعداد زیادی ستون فراهم میآورد. در نگاه کلی، این طراحی سقف وافل را به یکی از روشهای بهینه تبدیل کرده است. از منظر اجرایی، سقف وافل با کاهش حجم بتن مصرفی در ناحیه کششی (جایی که بتن کارایی چندانی ندارد) و متمرکز کردن بتن در نواحی بالایی تیرچهها، منجر به کاهش وزن مرده سازه میشود.
این کاهش وزن، در نهایت بار وارد بر فونداسیون و ستونها را کم میکند و به صرفه جویی کلی در مصالح کمک میکند. درک ساختار این سقف، اولین گام برای تسلط بر نکات مهم در طراحی سقف وافل است. این تخصص در طراحی، باعث میشود که هنگام کار با ابعاد استاندارد برای سقف وافل، بهترین عملکرد سازهای را شاهد باشیم.

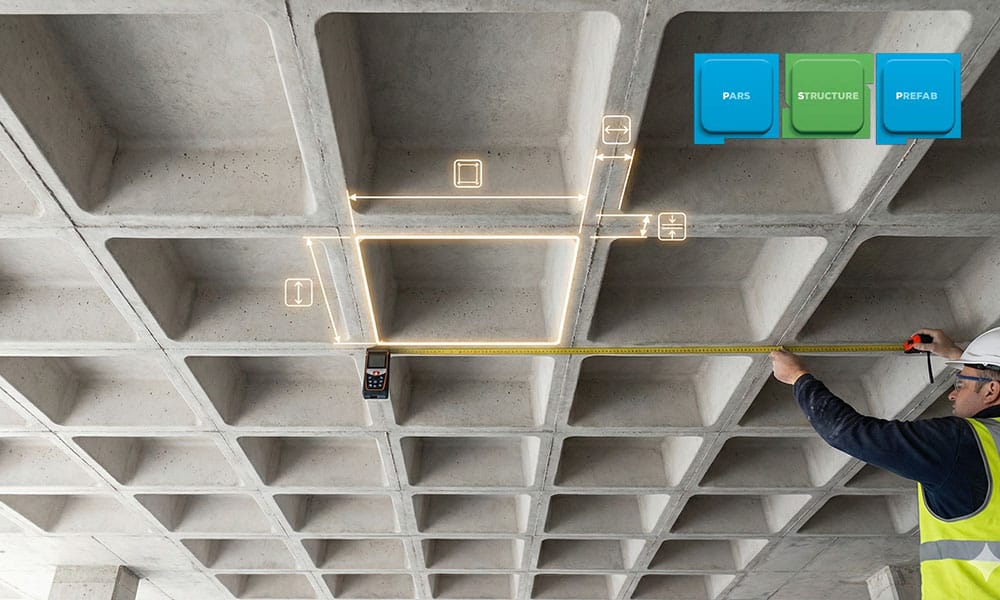

ابعاد قالب سقف وافل
انتخاب ابعاد مناسب برای قالبها، حیاتیترین بخش در بهینهسازی سقف وافل است. در حال حاضر، متداولترین و بهینهترین سایز قالب در پروژههای ساختمانی ایران، قالب با ابعاد استاندارد ۷۵ در ۷۵ سانتیمتر است. این سایز با در نظر گرفتن نسبت بهینه تریپتها (عرض و ارتفاع تیرچه) و دهانههای رایج، بهترین عملکرد را ارائه میدهد و به همین دلیل، بهعنوان الگوی مرجع در نظر گرفته میشود. در عمل، تسلط بر ابعاد استاندارد برای سقف وافل ۷۵×۷۵ به مهندسان اجازه میدهد تا با کمترین دردسر اجرایی، به محاسبات دقیقتری دست یابند.
استفاده از ابعاد استاندارد نه تنها دسترسی به قالب را آسانتر میکند، بلکه روند اجرا را نیز سرعت میبخشد؛ زیرا کارگران با هندسه مشخصی سر و کار دارند. هرچند مهندسان میتوانند ابعاد را تغییر دهند؛ اما تغییر بیش از حد از ابعاد استاندارد سقف وافل میتواند چالشهای محاسباتی و اجرایی جدیدی ایجاد کند. به همین دلیل، تمامی نکات مهم در طراحی سقف وافل بر محور این سایز استاندارد متمرکز شدهاند. در جدول زیر، خلاصهای از مقایسه ابعاد رایج ارائه شده است که درک بهتر ابعاد استاندارد برای سقف وافل را تسهیل میکند.
| ملاحظات اجرایی | ابعاد قالب (سانتیمتر) | ارتفاع دال بالا (میلیمتر) | ارتفاع کلی سقف (سانتیمتر) |
| استاندارد طلایی، بیشترین کاربرد | 75 × 75 | 60 تا 80 | 30 تا 40 |
| مناسب برای دهانههای کوچکتر و بارهای کمتر | 60 × 60 | 50 تا 70 | 26 تا 35 |
| استفاده در دهانههای بسیار بزرگتر | 90 × 90 | 70 تا 100 | 35 تا 45 |
به روزرسانی 18/02/2026
فاصله تیرها در سقف وافل چگونه است؟
فاصله تیرچهها در سقف وافل که در واقع همان طول ضلع مربع قالبها است، نقش مستقیمی در تعیین ضخامت دال رویه و همچنین سختی خمشی سیستم دارد. در حالت استاندارد ۷۵×۷۵، فاصله بین محور تا محور تیرچهها ۷۵ سانتیمتر است. این فاصله به گونهای انتخاب شده که ضخامت دال بتنی رویه بتواند عملکرد مطلوبی را در برابر خمش موضعی و برش بین تیرچهها فراهم کند. اگر این فاصله زیاد شود، ضخامت دال باید افزایش یابد که این امر باعث افزایش وزن و کاهش توجیه اقتصادی میشود.
رعایت دقیق فاصله تیرها، یکی از نکات مهم در طراحی سقف وافل محسوب میشود؛ چرا که این فاصله به طور مستقیم بر ابعاد ناحیه فشاری بتن در نظر گرفته شده در محاسبات تأثیر میگذارد. همچنین، نحوه قرارگیری آرماتورهای حرارتی و افت و خزش در این فاصله تعیین میشود. در محاسبات پیشرفتهتر، این فاصله در تحلیل دقیق المانهای مجزا (Ribs) نقش کلیدی دارد و هرگونه تخطی از ابعاد استاندارد برای سقف وافل در این قسمت، نیازمند بازنگری در محاسبات باربری خواهد بود.
طراحی سقف وافل مرحله به مرحله
طراحی موفق سقف وافل نیازمند دنبال کردن یک فرآیند گامبهگام و منطقی است. اولین گام، تعیین دهانهها و بارگذاری نهایی سازه است. گام بعدی، انتخاب انواع قالب وافل بر اساس ابعاد برای پروژه خاص شما است که در اینجا ترجیح ما بر استفاده از ابعاد استاندارد برای سقف وافل ۷۵×۷۵ است. پس از آن، محاسبات اولیه برای تعیین فاصله تیرها در سقف وافل و ضخامت دال صورت میگیرد.
در مراحل بعدی، محاسبات دقیق مربوط به خمشی و برشی هر تیرچه (به صورت مجزا) و همچنین دال رویی انجام میشود. باید اطمینان حاصل کنیم که تمام این محاسبات با استانداردهای لازم برای طراحی سقف وافل منطبق باشند.
استفاده از نرمافزارهای تخصصی در این مرحله، برای کنترل نکات مهم در طراحی سقف های وافل بسیار کارآمد است. نهایتاً، پس از کنترلهای لازم مانند کنترل تغییر شکل (Deflection) و مقاومت در برابر برش دوطرفه، نقشههای اجرایی تهیه شده و جزئیات آرماتورگذاری نهایی میگردد. این فرآیند منظم، تضمین کننده اجرای صحیح نکات مهم در طراحی سقف وافل خواهد بود.

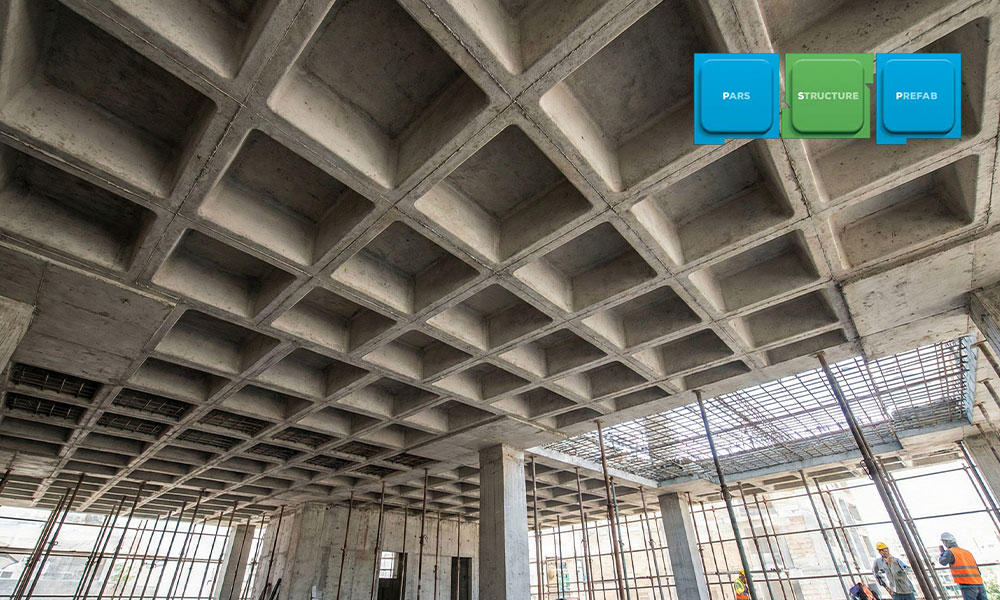

طراحی بر اساس مبحث نهم مقررات ملی
مبحث نهم مقررات ملی ساختمان ایران، به عنوان مرجع اصلی طراحی سازههای بتنآرمه، چارچوب محکمی را برای تمامی اجزای سازه، از جمله سقف وافل، تعیین میکند. رعایت دقیق استانداردهای لازم برای طراحی سقف وافل در این مبحث ضروری است. این مبحث ضوابطی را برای محاسبه مقاومت خمشی و برشی تیرچهها، حداقل درصد آرماتورها، ضخامت دال رویه (که نباید از یک حد معین کمتر باشد)، و همچنین نحوه اعمال بارهای وارده مشخص میکند.
یکی از حیاتیترین نکات مهم در طراحی سقف وافل مبتنی بر مبحث نهم، بررسی برش دوطرفه (پانچینگ) در اطراف ستونها است. اگرچه سقف وافل معمولاً در برابر پانچینگ مقاومت خوبی دارد؛ اما باید با استفاده از ضوابط مشخص شده برای دالهای تخت یا دالهایی با ضخامت متغیر، این مورد کنترل شود. تسلط بر این مبحث باعث میشود که حتی هنگام استفاده از ابعاد استاندارد سقف وافل، محاسبات شما مورد تأیید کامل سازمانهای نظارتی قرار گیرد.
قیمت سقف وافل
بحث قیمت سقف وافل همیشه یکی از فاکتورهای تعیینکننده برای کارفرمایان است. این قیمت تحت تأثیر چند متغیر اصلی قرار دارد که مهمترین آنها، انتخاب ابعاد استاندارد برای سقف وافل و کیفیت تجهیزات استفاده شده است. به طور کلی، سقف وافل به دلیل کاهش مصرف میلگرد و بتن در مقایسه با سقفهای تیرچه بلوکی سنتی یا دالهای تخت ضخیم، از نظر هزینه مصالح اولیه اقتصادیتر است.
علاوه بر مصالح، هزینه قالببندی و دستمزد اجرا نیز نقش مهمی ایفا میکند. با این حال، اگر مهندس طراح به نکات مهم در طراحی سقف وافل پایبند باشد و از ابعاد استاندارد برای سقف وافل پیروی کند، هزینههای پیشبینی نشده اجرایی به حداقل رسیده و قیمت نهایی پروژهی شما به صورت دقیقتری قابل برآورد خواهد بود. لذا، درک استانداردهای لازم برای طراحی سقف وافل نه تنها ایمنی را تضمین میکند؛ بلکه به کنترل بودجه نیز کمک شایانی مینماید.
نکات مهم در طراحی سقف وافل: اشتباهات رایج
حتی با وجود دانش کافی در مورد نکات مهم در طراحی سقف وافل، برخی اشتباهات رایج در فاز طراحی یا اجرا رخ میدهند که میتوانند کل سازه را به خطر اندازند. یکی از شایعترین این اشتباهات، نادیده گرفتن ضخامت حداقل دال رویه (Top Slab) است. بسیاری از مهندسان برای صرفهجویی، ضخامت این دال را بیش از حد کم در نظر میگیرند که این امر باعث میشود عملکرد خمشی دال در برابر بارهای موضعی مختل شود. این یک نقض آشکار استانداردهای لازم برای طراحی سقف وافل محسوب میشود.
اشتباه رایج دیگر، عدم توجه کافی به جزئیات آرماتورگذاری در ناحیه اتصال تیرچهها و ستونها است. در طراحی سقف وافل، باید آرماتورهای تقویتی در جهتهای مختلف و به درستی در محلهای مورد نیاز قرار گیرند. درک صحیح ابعاد استاندارد برای سقف وافل کمک میکند تا طول همپوشانی میلگردها و وصلهها نیز به درستی تعریف شود. شناسایی اینگونه اشتباهات پیش از اجرا، از مهمترین نکات مهم در طراحی سقف وافل برای تضمین ایمنی و کیفیت است.
جمعبندی
به پایان بررسی نکات مهم در طراحی سقف وافل رسیدیم. این سیستم سازهای، با تکیه بر توزیع دوطرفه بار و اجرای اقتصادی، یک راهکار عالی برای ساختمانهای مدرن محسوب میشود. موفقیت نهایی پروژه شما در گرو اجرای دقیق استانداردهای طراحی سقف وافل و توجه ویژه به ابعاد استاندارد سقف وافل است. با رعایت این اصول، میتوانید سازهای مقاوم، بهینه و مقرون به صرفه طراحی نمایید. یادآوری میکنیم که رعایت دقیق نکات مهم در طراحی سقف وافل، تفاوت بین یک سازه موفق و یک پروژه پرهزینه است.
وبسایت PSPWaffle با ارائه قالبهای وافل خلاقانه امکان خرید قالب وافل دوطرفه، اجرای سقفهای بتنی را سریعتر، سبکتر و بادوامتر میکند؛ انتخابی مطمئن برای ساختوسازهای هوشمند و مدرن. شما عزیزان برای دریافت اطلاعات بیشتر میتوانید به قسمت تماس با ما این وبسایت مراجعه کنید.
