در سالهای اخیر، استفاده از سیستمهای نوین سازهای، مخصوصاً سقفهای وافل، رشد قابل توجهی داشته است. پیمانکاران و مهندسان سازه همواره به دنبال بهترین روشها برای افزایش سرعت اجرا، کاهش هزینهها و بالا بردن کیفیت ساختوساز هستند. در این میان، دانستن نحوه بتن ریزی سقف وافل اهمیت زیادی دارد؛ زیرا اجرای صحیح بتنریزی میتواند بهطور مستقیم بر مقاومت نهایی سازه اثر بگذارد.
همچنین آگاهی از نکات فنی اجرای سقف وافل باعث کاهش خطا و جلوگیری از مشکلات اجرایی میشود. بسیاری از مهندسان در کنار این موارد، به موضوع ضخامت بتن در سقف وافل توجه ویژهای دارند؛ زیرا این پارامتر نقش تعیینکنندهای در عملکرد سازه دارد. در این مقاله از سری مقالات وبسایت PSP وافل بهصورت کامل، مرحلهبهمرحله و کاملاً کاربردی، تمام آنچه لازم است درباره بتنریزی سقف وافل بدانید ارائه شده است.
ضرورت رعایت اصول نحوه بتن ریزی سقف وافل
سقف وافل، نوعی سیستم سازهای متشکل از قالبهای موقت یا دائمی است که پس از بتنریزی، شبکهای از تیرچههای متعامد ایجاد میکند. این سقف بهدلیل کاهش بار مرده، امکان ایجاد دهانههای بزرگ و ظاهر منظم، به یکی از محبوبترین گزینهها در پروژههای مدرن تبدیل شده است. دلایل یادگیری نحوه بتن ریزی سقف وافل به شرح زیر است:
- چون رفتار سازهای سقف وافل مستقیم به کیفیت بتنریزی وابسته است.
- چون خطاهای رایج در اجرای سقف وافل مانند خطا در بتنریزی میتواند باعث جداشدگی دانهها، ترک خوردگی و کاهش مقاومت سیستم وافل شود.
- نسبت آب به سیمان و مکانیزم حجمدهی بتن متفاوت از سقفهای معمولی است.

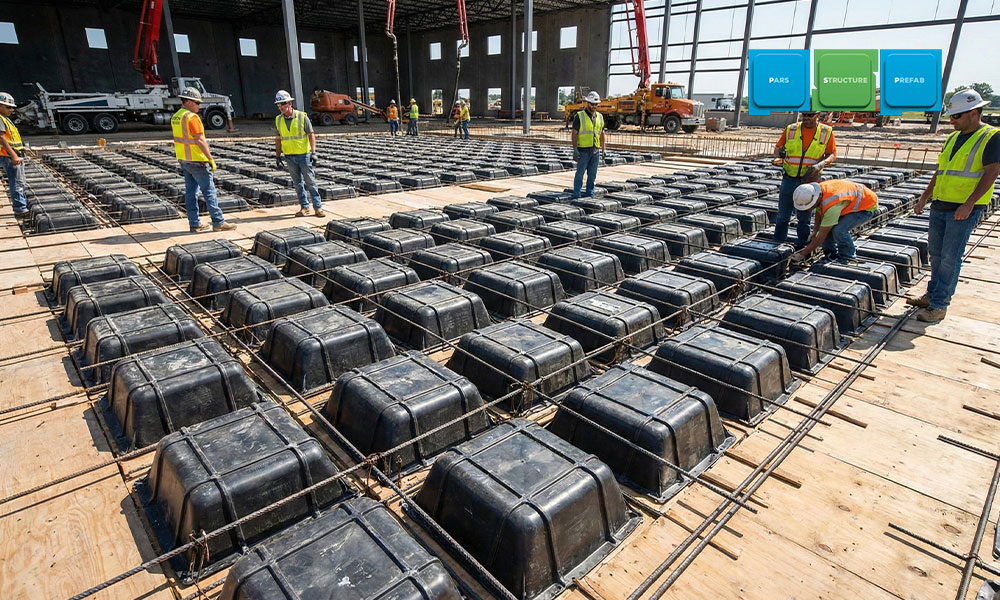

آماده سازی پیش از بتن ریزی
در ادامه به بررسی آمادهسازی بستر بتن ریزی قبل از آموزش نحوه بتن ریزی سقف وافل میپردازیم تا راهنمایی کامل برای شما عزیزان باشد.
1. انتخاب قالب مناسب
انواع قالب وافل بر اساس ابعاد و اندازه مختلف تولید میشوند. انتخاب قالب صحیح بر اساس دهانه، بارگذاری و طراحی سازه انجام میشود. قالبهای بیکیفیت باعث خمشدگی، تغییر شکل و نشت بتن میشوند. شما قبل از انتخاب و نصب قالب مناسب باید آموزش نصب قالب وافل را کاملا یاد بگیرید؛ سپس اقدام به نصب و انتخاب کنید.
2. آرماتوربندی سقف وافل
در اجرای آرماتوربندی که دومین مرحله از نحوه بتن ریزی سقف وافل است، باید نکات زیر رعایت شود:
- رعایت کاور بتن
- قرار دادن میلگردهای تقویتی در مناطق تنشزا
- جلوگیری از جابهجایی میلگردها هنگام ویبره کردن
در این مرحله، رعایت نکات فنی اجرای سقف وافل بسیار اهمیت دارد؛ زیرا کوچکترین خطا میتواند کل سازه را تحت تأثیر قرار دهد.
3. تأیید ضخامت بتن
پیش از شروع بتنریزی باید مقدار ضخامت بتن در سقفهای وافل بر اساس نقشه سازه مشخص شود. این ضخامت معمولاً از کنترلهای زیر تبعیت دارد:
- نوع بار محاسباتی
- نوع قالب وافل
- نوع پروژه (تجاری، مسکونی، صنعتی)

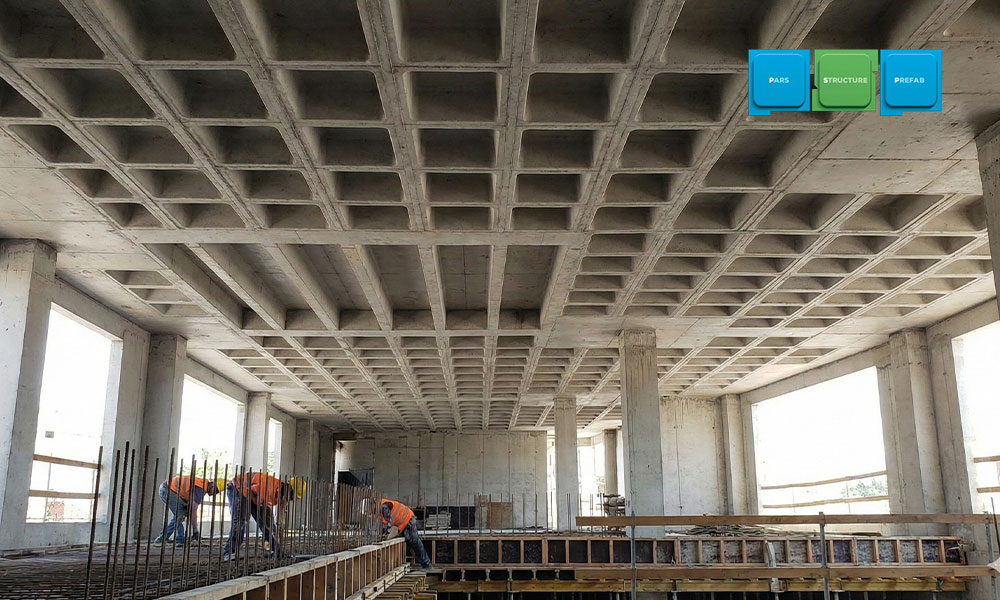

جدول ضخامت های استاندارد سقف وافل برای دهانه های مختلف
در مبحث نحوه بتن ریزی سقف وافل، مقدار نهایی همیشه باید بر اساس طراحی سازهای و نقشه مهندس محاسبه و تأیید شود. مقادیر رایج و استاندارد اجرایی به شرح زیر هستند:
سقف وافل یکطرفه
| طول دهانه (متر) | ضخامت دال رویه (cm) | ارتفاع قالب وافل (cm) | ضخامت کل سقف (cm) | نوع پروژه مناسب |
| 3 تا 4 متر | 5 تا 6 | 18 تا 20 | 23 تا 26 | مسکونی سبک |
| 4 تا 5 متر | 6 تا 7 | 20 تا 25 | 26 تا 32 | مسکونی – تجاری |
| 5 تا 6 متر | 7 | 25 تا 30 | 32 تا 37 | تجاری متوسط |
| 6 تا 7 متر | 7 تا 8 | 30 تا 32 | 37 تا 40 | سازههای نیمهسنگین |
| 7 تا 8 متر | 8 | 32 تا 35 | 40 تا 43 | سالنها و دهانه بزرگ |
سقف وافل دوطرفه
| طول دهانه (متر) | ضخامت دال رویه (cm) | ارتفاع قالب وافل (cm) | ضخامت کل سقف (cm) | توضیحات |
| 4 تا 5 متر | 5 تا 6 | 20 تا 25 | 25 تا 31 | برای بارگذاری معمول |
| 5 تا 6 متر | 6 تا 7 | 25 تا 30 | 31 تا 37 | دهانههای متوسط |
| 6 تا 7 متر | 7 تا 8 | 30 تا 32 | 37 تا 40 | دهانههای سنگینتر |
| 7 تا 8 متر | 8 | 32 تا 35 | 40 تا 43 | سالنها، پروژههای صنعتی |
| 8 تا 9.5 متر | 8 تا 9 | 35 تا 40 | 43 تا 49 | دهانههای بزرگ بدون ستون میانی |
مدت زمان لازم برای بتن ریزی سقف وافل
یکی از مهمترین موضوعاتی که کیفیت نهایی سقف و همچنین یکپارچگی بتن را تحت تأثیر قرار میدهد، مدت زمان بتنریزی سقف وافل است. برخلاف سقفهای معمولی که بتن یکدست و یکنواخت دارند، در سقف وافل به دلیل وجود قالبهای شبکهای، فرآیند بتنریزی از نظر سرعت و برنامهریزی اجرای کار پیچیدهتر و نیازمند مدیریت دقیقتری است.
مدت زمان بتنریزی نه تنها به ابعاد پروژه، بلکه به شرایط محیطی، روش انتقال بتن، نوع قالب، هماهنگی تیم اجرایی و دقت در اجرای نحوه بتن ریزی سقف وافل بستگی دارد. در پروژههای بزرگ، معمولاً نقاط مختلف سقف باید با هماهنگی کامل بتنریزی شوند تا هیچ بخشی از بتن پیش از ویبرهکاری و اتصال مناسب به بخشهای دیگر، گیرش اولیه پیدا نکند. اگر فرآیند با سرعت کم انجام شود، امکان ایجاد درز سرد (Cold Joint) وجود دارد؛ مشکلی که میتواند مقاومت سقف را تحت تأثیر قرار داده و حتی عملکرد سازه را در برابر بارهای جانبی کاهش دهد.
تأثیر عوامل محیطی نیز بسیار مهم است. دمای هوا، میزان رطوبت، سرعت وزش باد و حتی تابش مستقیم نور خورشید همگی میتوانند مدت زمان مجاز برای بتنریزی را کاهش یا افزایش دهند و توجه نکردن به آنها باعث ایجاد مشکلات سقف وافل در نصب میشود. در هوای گرم، سرعت گیرش بتن افزایش مییابد و لازم است عملیات بتنریزی با سرعت بیشتری انجام شود؛ درحالیکه در هوای سرد ممکن است بتن دیرتر گیرش پیدا کند و فرآیند طولانیتر شود.
تفاوت بتن ریزی سقف وافل با سایر سقف ها
نحوه بتن ریزی سقف وافل تفاوتهای بنیادی و قابل توجهی با سایر سیستمهای سقفی دارد. این تفاوتها نهتنها در شکل ظاهری قالبها و حجم بتن مصرفی دیده میشود؛ بلکه در منطق سازهای، تکنیکهای اجرایی و حساسیتهای فنی نیز کاملاً مشهود است. برای مثال سقف وافل به دلیل طراحی شبکهای خود، نیازمند دقت بالاتری در اجرای بتنریزی است تا فضاهای بین قالبها بهطور کامل با بتن پر شده و کیفیت نهایی کار مطابق استانداردهای سازهای باشد.
1. تفاوت در قالب بندی
سقف وافل از قالبهایی تشکیل شده که بهصورت مکرر در سطح سقف کنار هم قرار میگیرند و فضاهای خالی میان آنها ما را از مصرف بتن اضافه بینیاز میکند. این موضوع برخلاف سقفهای دال بتنی یا تیرچهبلوک است که در آنها بتن روی یک سطح نسبتاً یکنواخت اجرا میشود. در نتیجه، کوچکترین اشتباه در چیدمان یا تثبیت قالبها در سقف وافل میتواند شکل تیرچههای بتنی را تغییر داده و عملکرد سازه را تحت تأثیر قرار دهد.

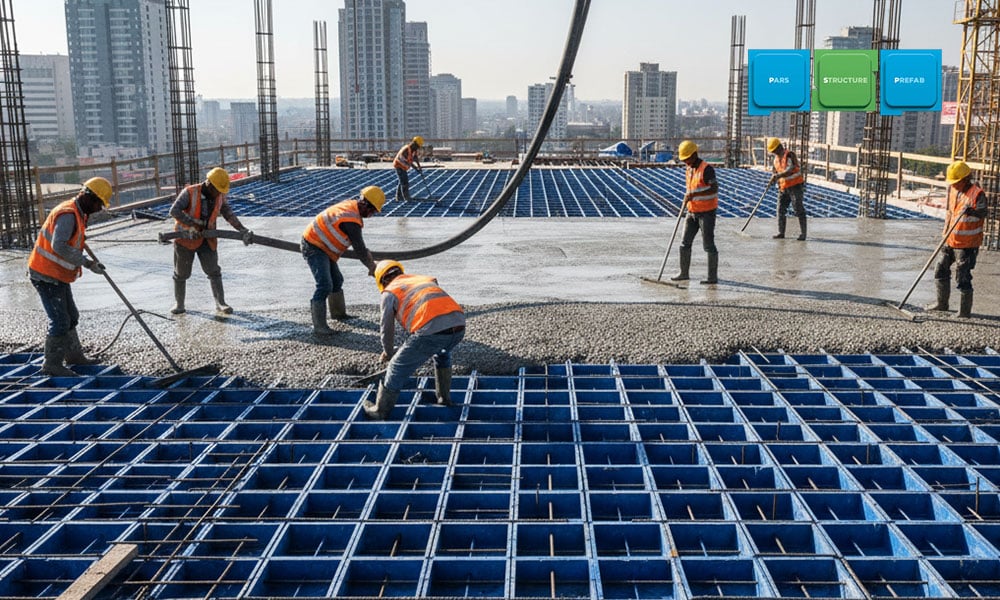

2. نحوه بتن ریزی سقف وافل: تفاوت در حجم بتن و نحوه پخش
در سقفهای دیگر، بتن روی یک صفحه گسترده میشود و با مالهکشی یا ویبره یکنواخت میشود. در سقف وافل، بتن باید در میان حفرهها، اطراف قالبها و روی شبکه آرماتور پخش شود. این تفاوت بنیادی باعث میشود نحوه بتن ریزی سقف وافل نیازمند دقت و مهارت بیشتری باشد. کنترل نحوه پخش بتن، جلوگیری از ایجاد فضاهای خالی، ویبره مناسب و اطمینان از پرشدن کامل گویچهها از حساسیتهای اصلی این سیستم محسوب میشود.
3. تفاوت در ضخامت بتن
در سقفهای معمولی، ضخامت بتن در کل سطح تقریباً یکسان است. در سقف وافل، ضخامت بتن در بخش دال رویه کمتر و در بخشهای زیرین بیشتر است. طراحی ضخامت بتن در سقفهای وافل از اهمیت ویژهای برخوردار است؛ زیرا این ضخامت باید بهگونهای باشد که دال رویی بهخوبی بارها را منتقل کند و شبکه تیرچههای بتنی زیرین نیز رفتار سازهای مطلوبی ارائه دهند.
4. تفاوت در روند ویبره کاری
در نحوه بتن ریزی سقف وافل، ویبرهکاری باید با دقت بیشتری انجام شود تا بتن اطراف قالبها بهطور کامل متراکم شود. در سقفهای سنتی معمولاً ویبرهکاری سادهتر و یکنواختتر است؛ زیرا سطح بتن بدون شبکهای از قالبهای توخالی است.
5. تفاوت در کنترل تراز و زیبایی نهایی

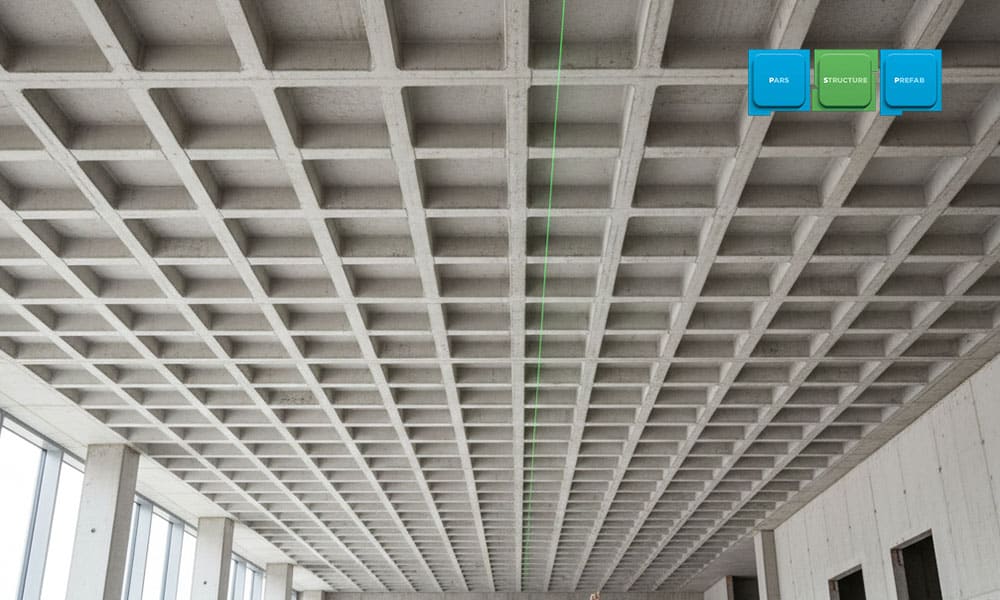

ظاهر سقف وافل پس از باز شدن قالبها باید یک شبکه منظم و کاملاً یکپارچه باشد. هرگونه نشت بتن یا جابهجایی قالبها باعث نازیبایی ظاهری سقف میشود. در مقابل، در سقفهای معمولی چنین حساسیتی کمتر وجود دارد؛ زیرا بیشتر آنها پس از اجرا با سقف کاذب پوشانده میشوند.
بهطور کلی، تفاوت اصلی در این است که سقف وافل یک سیستم سازهای با رفتار دقیق مهندسی است و اجرای آن تنها با رعایت کامل نکات فنی اجرای سقفهای وافل و تسلط بر روش صحیح بتنریزی امکانپذیر است.
جمعبندی
در این مقاله بهطور کامل با نحوه بتن ریزی سقف وافل آشنا شدیم و دیدیم که این فرآیند تا چه حد نیازمند دقت، تجربه و رعایت اصول تکنیکی است. همچنین رعایت نکات فنی اجرای سقف وافل میتواند کیفیت سازه را چند برابر کند. در کنار این موارد، ضخامت بتن در سقف وافل موضوعی حیاتی است و باید طبق نقشههای سازهای و استانداردها انتخاب شود. اجرای دقیق تمام مراحل میتواند عمر سازه را افزایش داده و از ایجاد مشکلات احتمالی جلوگیری کند.
