متره سقف وافل یکی از مهمترین مراحل در مدیریت فنی و مالی پروژههای دارای دالهای مشبک دوطرفه است؛ مرحلهای که دقت در آن مستقیماً بر کنترل هزینه، زمان اجرا و کیفیت سازه تأثیر میگذارد. باتوجهبه ساختار شبکهای این سیستم، محاسبه صحیح حجم بتن تیرچهها، ضخامت دال فوقانی، میزان آرماتور و تعداد قالبها نیازمند تحلیل دقیق نقشههای اجرایی است. در این میان، برآورد مصالح سقف وافل زمانی قابل اتکا خواهد بود که بر پایه دادههای مهندسی، شناخت رفتار سازهای و بررسی شرایط واقعی کارگاه انجام شود.
همچنین انتخاب هوشمندانه از میان انواع متره، اعم از روشهای دستی، نرمافزاری یا BIM محور، میتواند ریسک خطا را کاهش داده و شفافیت مالی پروژه را افزایش دهد. در این مقاله از وبسایت PSP وافل، به بررسی جامع اصول محاسبه، مراحل اجرایی، ابزارهای تخصصی و اشتباهات رایج در فرآیند متره این سیستم سازهای پرداختهایم تا دیدی کاربردی و مهندسی برای تصمیمگیری دقیقتر فراهم شود.
بررسی متره سقف وافل
در مقاله Waffle Slab Foundation: Unraveling Its Pros, Cons, and Features منتشرشده در وبسایت Quantity Takeoff، ساختار فونداسیون وافل بهعنوان یک سیستم شبکهای بتنآرمه با تیرچههای متقاطع معرفی میشود که باعث توزیع یکنواخت بار و کاهش مصرف بتن میگردد. در فرآیند متره سقف وافل، شناخت دقیق هندسه شبکه، ابعاد ریبها و ضخامت دال اهمیت زیادی دارد؛ زیرا محاسبه حجم بتن و میزان آرماتور وابسته به این پارامترها است.
این سیستم به دلیل کاهش وزن مرده و بهینهسازی مصرف مصالح، گزینهای اقتصادی محسوب میشود؛ اما پیچیدگی قالببندی و نیاز به دقت اجرایی بالا، برآورد را حساستر میکند. در مرحله برآورد مصالح سقف وافل باید حجم بتن تیرچهها، دال فوقانی و مقدار میلگرد طولی و عرضی بهصورت تفکیکی محاسبه شود. همچنین آشنایی با انواع متره (دستی، نرمافزاری و BIM محور) دقت محاسبات و کنترل هزینه را افزایش میدهد و ریسک خطاهای اجرایی را کاهش میدهد.
۱. سقف وافل چیست و چرا باید متره شود؟
در مقاله Waffle Slab منتشرشده در وبسایت Kreo، سقف وافل بهعنوان یک دال بتنی دوطرفه با شبکهای از تیرچههای متقاطع معرفی میشود که امکان پوشش دهانههای بزرگ با وزن کمتر و توزیع یکنواخت بار را فراهم میکند. این ساختار به دلیل کاهش مصرف بتن در بخشهای غیرسازهای و افزایش سختی خمشی، در پروژههای تجاری و پارکینگها کاربرد گسترده دارد.
باتوجهبه پیچیدگی هندسه شبکه، متره سقفهای وافل برای تعیین دقیق حجم بتن، میزان آرماتور و قالببندی ضروری است. انجام صحیح برآورد مصالح سقف وافل از بروز کسری یا پرت مصالح جلوگیری میکند و کنترل هزینه را بهبود میدهد. همچنین رعایت نکات مهم در طراحی سقف وافل با ابعاد استاندارد نقش مهمی در دقت محاسبات و اجرای ایمن سازه دارد.
با مراجعه به وب سایت PSP وافل می توانید در بخش پروژه ها، تمام نمونه های اجرایی را در شهرهای مختلف از جمله پروژه محمدی /شیراز/ ۲۸۰۰ متر مربع را ببینید.
۲. مراحل متره سقف وافل
این مراحل بر پایه شناخت دقیق توالی اجرا و اجزای سازهای آن انجام میشود. ابتدا باید ابعاد دهانهها، ضخامت سقف و موقعیت تیرچههای متقاطع از روی نقشههای اجرایی بررسی شود. سپس مساحت کلی محاسبه و شبکهبندی ریبها تعیین میگردد تا حجم بتن تیرچهها و لایه فوقانی بهصورت جداگانه بهدست آید. در گام بعد، مقدار آرماتور طولی و عرضی باتوجهبه فاصله محور به محور شبکه برآورد میشود.
همچنین تعداد قالبهای موردنیاز و جزئیات قالببندی پیرامونی مشخص میگردد. در نهایت، جمعبندی مقادیر بتن، فولاد و قالب برای اجرای دقیق دال وافل انجام میشود. رعایت ترتیب این مراحل باعث افزایش دقت متره سقف وافل و کاهش خطاهای مالی و اجرایی پروژه خواهد شد.
برآورد مصالح سقف وافل
در سیستمهای دال مشبک، برآورد مصالح سقف وافل نیازمند تحلیل دقیق هندسه شبکه تیرچهها، ضخامت دال فوقانی و فاصله محور به محور ریبها است. باتوجهبه اینکه بخشی از بتن در نواحی غیرسازهای حذف میشود، محاسبه جداگانه حجم بتن تیرچهها و لایه رویی اهمیت زیادی دارد. همچنین مقدار میلگرد طولی و عرضی باید بر اساس دهانه و بارهای طراحی تعیین شود تا ایمنی سازه تضمین گردد.
در فرآیند متره سقف وافل، تعداد قالبهای وافل (پادها)، تجهیزات پشتیبان و میزان پرت احتمالی مصالح نیز لحاظ میشود. بهرهگیری از انواع متره شامل روش دستی، نرمافزاری یا مدلسازی BIM میتواند دقت محاسبات را افزایش دهد و ریسک خطا را کاهش دهد. بر اساس دادههای فنی منتشرشده توسط The Constructor در مقاله Waffle Slab or Ribbed Slab Construction Procedure and Advantages و همچنین تجربیات مشتریان در استفاده از سقفهای وافل، برنامهریزی دقیق مصالح نقش مهمی در کنترل هزینه و کیفیت اجرا دارد.

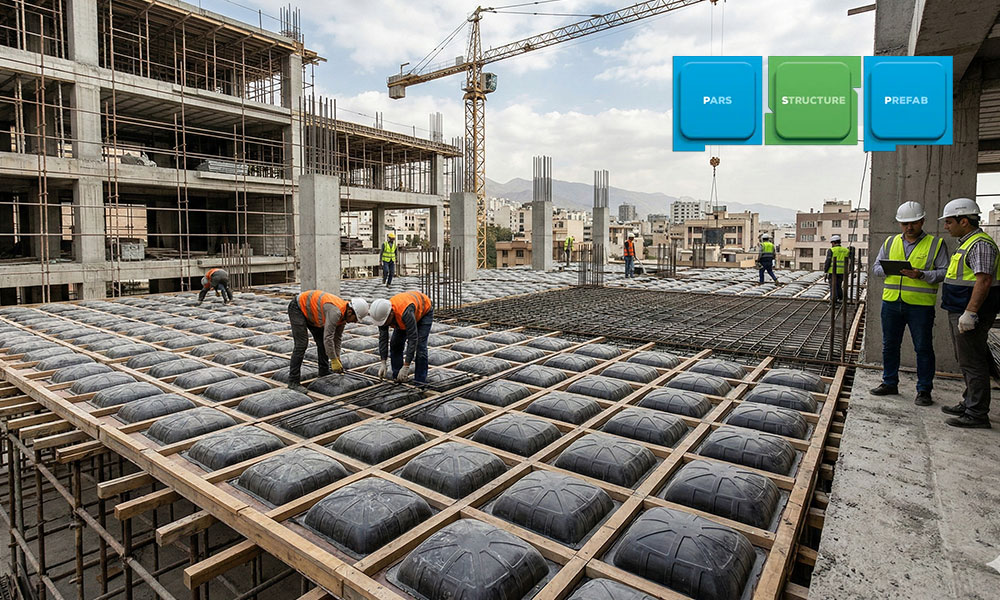

۱. برآورد هزینه سقف وافل
برآورد هزینه سقف وافل به تصمیمگیری اقتصادی پروژه کمک میکند؛ زیرا این سیستم با کاهش مصرف بتن و بهینهسازی آرماتور میتواند هزینه کل را کنترل کند. بررسی هزینه سقف وافل نسبت به تیرچه نشان میدهد که اگرچه قالببندی اولیه گرانتر است؛ اما در دهانههای بزرگ و پروژههای پرتکرار مقرونبهصرفه میشود. جدول زیر یک مقایسه هزینه اجرای سقف وافل با سایر سیستمها را بهصورت خلاصه نشان میدهد و مبنای مناسبی برای انتخاب سیستم سازهای فراهم میکند.
| سیستم سقف | هزینه اجرا (دلار/فوت²) | توضیح کوتاه |
| وافل | 20–38 | کاهش وزن، مناسب دهانههای بزرگ |
| تیرچه بلوک | 15–30 | اقتصادی برای دهانههای کوچک |
| یوبوت | 25–45 | کاهش بتن، نیازمند دقت اجرایی |
| دال توپر | 30–50 | ساده اما سنگین و پرهزینه |
۲. نکات طلایی برای اجرای صحیح سقف وافل
اجرای صحیح سقف وافل نیازمند دقت در طراحی شبکه تیرچهها، قالببندی منظم و کنترل کیفی بتنریزی است. ساختار مشبک این سیستم باعث توزیع یکنواخت بار در دو جهت میشود و در دهانههای بزرگ عملکرد مطلوبی دارد. برای دستیابی به بهترین نتیجه، رعایت استانداردهای جهانی در طراحی سقف های وافل و نظارت مستمر بر آرماتورگذاری و تراز بودن قالبها ضروری است.
همچنین انجام دقیق متره سقف وافل پیش از اجرا، به کاهش خطاهای اجرایی کمک میکند. برآورد مصالح سقف وافل باید بر اساس نقشههای اجرایی و محاسبات مهندسی انجام شود تا از کمبود یا پرت مصالح جلوگیری گردد. انتخاب صحیح از میان انواع متره نیز میتواند دقت کنترل هزینه و زمان پروژه را افزایش دهد.
۳. نحوه محاسبه مصالح سقف وافل
در پروژههای مبتنی بر سیستم وافل، نحوه محاسبه مصالح بر اساس تحلیل دقیق نقشههای سازهای انجام میشود. ابتدا ابعاد کلی دهانه، محل تیرهای پیرامونی و داخلی و ضخامت دال مشخص میگردد. سپس حجم بتن تیرچهها و لایه رویی با استفاده از طول، عرض و ارتفاع مقاطع محاسبه میشود. در گام بعد، مقدار میلگردهای طولی و عرضی با توجه به فاصله محور به محور شبکه تعیین میشود تا ایمنی سازه تضمین گردد.
تعداد قالبهای وافل (پادها) نیز بر اساس مساحت سقف برآورد میشود. اجرای صحیح این مراحل در فرآیند متره سقف وافل نقش کلیدی دارد و دقت در آن باعث بهینهسازی هزینه و کاهش پرت مصالح میشود. انتخاب مناسب از میان انواع متره (دستی یا نرمافزاری) نیز میتواند دقت محاسبات را افزایش دهد. این رویکرد، با توجه به کاربردهای سقف وافل در پروژههای مسکونی و تجاری، پایهای مطمئن برای برآورد مصالح سقف وافل فراهم میکند.
آشنایی با انواع متره
در مقاله Quantity takeoff methods، روشهای مختلف متره در پروژههای ساختمانی معرفی شدهاند. انتخاب روش مناسب نقش مهمی در دقت برآورد مصالح سقف وافل و کنترل هزینه دارد، بهویژه زمانی که هدف، اجرای دقیق متره سقف وافل در مراحل مختلف طراحی و مناقصه است. جدول زیر مقایسهای خلاصه از انواع متره ارائه میدهد:
| نوع متره | نحوه تقسیمبندی | کاربرد اصلی | مزیت کلیدی |
| عنصری (Elemental) | بر اساس اجزای اصلی ساختمان | برآورد اولیه | ساده و سریع |
| گروهی/سیستمی (Assembly) | بر اساس سیستمهای اجرایی | مناقصه و اجرا | جامع و دقیقتر |
| نرخ واحد (Unit Rate) | بر اساس واحد اندازهگیری | پروژههای تکراری | محاسبه سریع با نرخ استاندارد |
این دستهبندی به مهندسان کمک میکند متناسب با مرحله پروژه، دقیقترین روش را انتخاب کنند.
۱. نرم افزارها و ابزارهای متره سقف وافل
در پروژههای مدرن، استفاده از نرمافزارهای دیجیتال نقش مهمی در افزایش دقت و سرعت برآوردها دارد. ابزارهای پیشرفته Takeoff و Estimating با قابلیت بارگذاری نقشههای PDF و CAD، استخراج خودکار مقادیر و تهیه Bill of Quantities، فرآیند متره سقفهای وافل را بهینه میکنند. این نرمافزارها با تحلیل دادههای پروژه، خطای انسانی را کاهش داده و گزارشهای مالی استاندارد ارائه میدهند.
همچنین در کنار آنها، ابزارهای تحلیلی مانند تحلیل بارگذاری در سقف دوطرفه با نرمافزار Etabs و طراحی سقف دو طرفه در نرمافزارSAFE به مهندسان کمک میکند تا پیش از اجرا، کنترل سازهای دقیقی داشته باشند. ترکیب برآورد دیجیتال و تحلیل سازهای، رویکردی حرفهای، مبتنی بر داده و همسو با استانداردهای بینالمللی ایجاد میکند.
۲. اشتباهات رایج در متره سقف وافل
در مقاله Most Common Quantity Takeoff Mistakes تأکید میشود که خطا در مقیاسخوانی نقشهها، نادیدهگرفتن پرت مصالح، شکاف در محدوده کار و اتکای کامل به خروجیهای BIM از مهمترین دلایل انحراف برآوردها است. این موارد دقیقاً در بخش اشتباهات رایج در متره سقفهای وافل نیز مصداق دارند؛ زیرا پیچیدگی شبکه تیرچهها، قالبها و آرماتوربندی، دقت مضاعف میطلبد.
همچنین نبود مستندسازی و بازبینی نهایی میتواند اختلاف جدی بین مقادیر پیشبینیشده و اجرای واقعی ایجاد کند. با توجه به اهمیت استفاده از سقف وافل در سازه ها، اجرای یک فرآیند کنترل کیفی، بررسی چندمرحلهای و تطبیق با شرایط واقعی کارگاه، رویکردی حرفهای و مبتنی بر استانداردهای بینالمللی محسوب میشود.
جمعبندی
در مجموع، اجرای موفق سیستمهای دال مشبک نیازمند دقت مهندسی، برنامهریزی مالی و شناخت کامل اجزای سازهای است. زمانی که متره سقف وافل بر اساس نقشههای اجرایی دقیق، تحلیل بارگذاری و بررسی شرایط واقعی پروژه انجام شود، میتوان از بروز اختلافات مالی، کمبود مصالح و خطاهای اجرایی جلوگیری کرد. در این مسیر، برآورد مصالح سقف وافل باید شامل محاسبه تفکیکی بتن تیرچهها، دال فوقانی، آرماتور و قالبها باشد تا تصویری شفاف از هزینه نهایی ارائه دهد. همچنین انتخاب صحیح از میان انواع متره، متناسب با مرحله طراحی، مناقصه یا اجرا، نقش مهمی در افزایش دقت و کنترل ریسک پروژه ایفا میکند.
