در سالهای اخیر، سیستم سقف وافل بهویژه نصب قالب وافل یک طرفه به یکی از محبوبترین روشهای اجرای سقفهای بتنی در ایران تبدیل شده است. این محبوبیت به دلایل متعددی باز میگردد که شامل ویژگیهایی نظیر وزن کم، زیبایی سطح زیرین سقف و کاهش هزینههای سازهای است. قالبهای وافل بهطور خاص بهگونهای طراحی شدهاند که با طراحی سهبعدی و شبکهای خود، بارهای سقف را بهصورت یکنواخت توزیع میکنند.
وقتی صحبت از مراحل نصب وافل یک طرفه میشود، منظور مجموعهای از عملیات دقیق و معنادار است که اجرای درست آن نقش حیاتی در ایمنی و دوام سازه ایفا میکند. همچنین شناخت دقیق قیمت قالب وافل یک طرفه برای برآورد اقتصادی پروژه ضروری است. در این مقاله از سری مقالات وبسایت PSP وافل با بیش از 47 سال سابقه در زمینه طراحی و اجرای ساختمان های بتنی و فلزی و… به بررسی جامع و کلی، آموزش، نکات اجرایی و تحلیل هزینهها خواهیم پرداخت تا کارفرمایان و مهندسان قادر به اتخاذ تصمیمات بهینه باشند.
دلایل استفاده از قالب وافل یک طرفه در ساختمانسازی
اولین و شاید مهمترین دلیل استقبال از قالب وافل یک طرفه، قابلیت بالای آن در کاهش وزن سقف است. این نوع قالب به علت حذف بتن غیرسازهای، وزن مرده ساختمان را به طرز قابل توجهی کاهش میدهد و این منجر به صرفهجویی زیربنایی در هزینههای مصالحی چون میلگرد و تیر و ستون میشود. بهطور خاص، بر اساس منابع علمی و پروژه های اجرایی انجام شده، در پروژههای بزرگ و تجاری، انتخاب درست نوع قالب و نصب قالب وافل یک طرفه میتواند تا ۲۰٪ در مصرف مصالح صرفهجویی ایجاد کند و این به نوبه خود در هزینه کلی سازه تأثیر بسزایی دارد.
علاوه بر این، با استفاده از سیستم وافل، سطح زیرین سقف حالت منظم و زیبایی پیدا میکند که نه تنها از لحاظ زیباشناختی جذاب است؛ بلکه منجر به کاهش ضخامت کفسازی و هزینههای اضافی ناشی از آن میشود. این ویژگی کاملاً بهویژه در پروژههای بزرگ که نیاز به طراحی مدرن و با کیفیت دارند، اهمیت بالایی دارد.
در فرآیند مراحل نصب وافل یک طرفه، طراح باید جهت و آرایش قالبها را بهگونهای تعیین کند که بارهای مرده و زنده به طرز بهینه بین تیرهای اصلی و فرعی توزیع شود. این کار امکانپذیر است و در صورت انتخاب درست، میتواند باعث کاهش فشار و تنشهای وارده به سقف شود و در نهایت منجر به افزایش دوام و پایداری سازه گردد.
با توجه به اینکه پی اس پی وافل طراح و مجری تخصصی سقف وافل و تولید کننده قالب های وافل در ایران است، تیم اجرایی این شرکت کاهش هزینه ساختمان تا 30 درصد را با اجرای سقف وافل به خصوص سقف وافل دو طرفه تایید می کند.

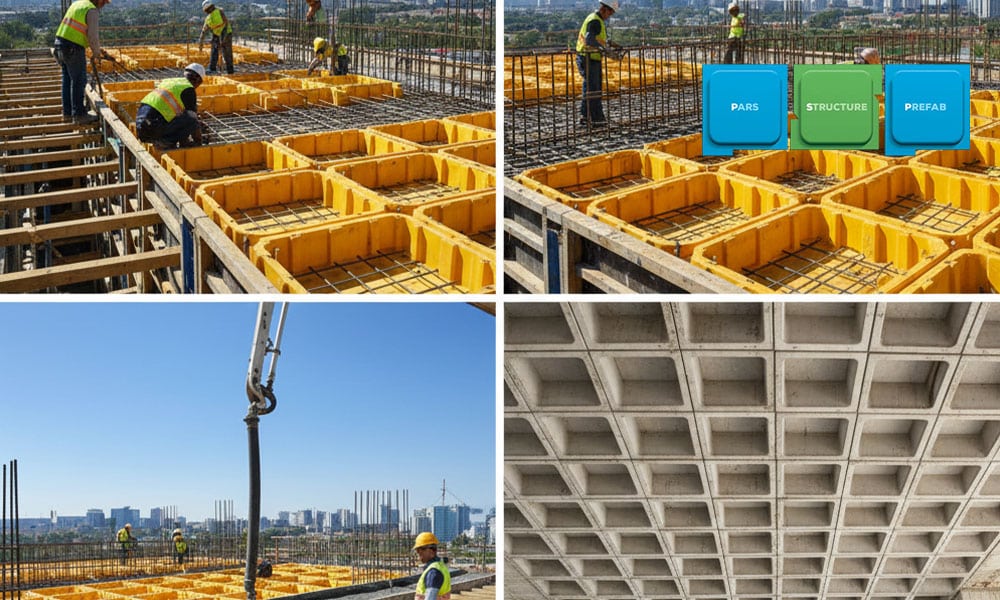

آموزش اجرای سقف وافل یک طرفه
برای شروع نصب قالب وافل یک طرفه، لازم است ابتدا نقشه سازه را با دقت بررسی کنید و کلیه نکات اجرایی را در نظر داشته باشید. قالبهای وافل معمولاً از جنس ABS یا پلیپروپیلن تقویتشده هستند که بهطور خاص برای تحمل فشار و تنش ناشی از بتنریزی و بارهای معمول طراحی شدهاند، تا بتوانند مقاومت کافی در برابر این فاکتورها را داشته باشند.
باتوجهبه تفاوت اجرای سقف وافل یکطرفه و دوطرفه، در مرحله اول از مراحل نصب وافل یک طرفه، شمعبندی مناسب و دقیق انجام شده و زیرسازی با تیرکهای چوبی یا فلزی بهگونهای تراز میشود که سطح کار کاملاً صاف و ایمن باشد. اینگونه میتوان از ایجاد ناهنجاریها در حین عملیات جلوگیری کرد.
در ادامه، قالبها طبق نقشه هندسی چیدمان خواهند شد و در یک راستا مشخص قرار گرفته و با گیرهها یا بستهای مخصوص به هم متصل میگردند. دقت در اتصال قالبها اهمیت بالایی دارد؛ زیرا هر گونه درز یا خلأ در محل تماس ممکن است منجر به خروج شیره بتن شود که مساوی است با ایجاد ضعف ساختاری در سقف.
پس از تکمیل چیدمان قالب، میلگردگذاری باید بهطور دقیق و طبق استانداردهای ساخت و ساز انجام گیرد و سپس بتنریزی آغاز میشود. کنترل تراز قالبها بهخصوص در حین بتنریزی یک مرحله کلیدی و حیاتی در تضمین کیفیت و دوام نهایی قسمتهای اجرا شده خواهد بود و میتواند تأثیرات جدی بر مقاومت و یکنواختی سقف داشته باشد.
نکات اجرایی سقف وافل یک طرفه چیست؟
یکی از مهمترین توصیهها در مراحل نصب قالب وافل یک طرفه، بررسی مقاومتی خاک زیر پایههای اطمینان است. برای اطمینان از ایمنی سقف و جلوگیری از مشکلات آینده، باید دقت کنید که فشار ناشی از وزن بتن بهصورت یکنواخت به کف منتقل شود و شکل زمین مؤثر بر این موضوع باشد.
انتخاب قالب با استحکام بالا و مقاوم در برابر تابش آفتاب و فشار بتن اهمیت زیادی دارد؛ چرا که قالبهای بیکیفیت پس از چند بار استفاده ممکن است ترک خورده و کارایی خود را بهطور کامل از دست بدهند. هنگام بتنریزی، استفاده از ویبراتور برقی با فرکانس مناسب بسیار مهم است؛ زیرا این کار به حذف حبابهای هوا از بتن کمک میکند و تأثیر بسزایی بر دوام سقف دارد.
در مرحله قالببرداری، پس از خشک شدن بتن (معمولاً بین ۴۸ تا ۷۲ ساعت)، باید با احتیاط و از گوشهها اقدام به جدا کردن قالب نمود تا از آسیب به بتن تازه جلوگیری شود. اجرای دقیق و علمی در نصب قالب وافل یک طرفه نه تنها میتواند باعث افزایش دوام و زندگی ساختمان شود؛ بلکه در سرعت و کارایی اجرائی نیز تأثیر چشمگیری خواهد داشت که در نهایت منجر به نوعی رضایت و اطمینان در میان کارفرمایان و پیمانکاران میشود.
اشتباهات رایج در اجرا و نصب قالب وافل یک طرفه
در بسیاری از پروژهها اشتباهاتی در مراحل نصب قالب وافل یکطرفه اتفاق میافتد که میتواند به صورت جدی هزینهبر باشد و به عواقب ناخوشایندی منجر شود. یکی از متداولترین آنها تراز نبودن پایههای اطمینان است که نه تنها موجب ناهمگونی و کاستی در سطح زیر سقف میشود؛ بلکه میتواند به تخریب و آوارجامعه منجر گردد.
این موضوع از آن جهت حائز اهمیت است که همه چیز به دقت و با دقت باید انجام شود تا کیفیت زیر ساخت به بهترین نحو حفظ گردد. اشتباه دوم استفاده از قالبهای غیراستاندارد است که در برابر فشار بتن ممکن است تغییر شکل دهند و این مشکل هم میتواند به صدمات جبرانناپذیر منجر شود.
همچنین اجرای غیرمهندسی در اتصالات قالبها به خروج شیره بتن و ایجاد پوکی در لایههای زیرین میانجامد. این مشکلات علاوه بر کاهش مقاومت فشاری بتن، زیبایی سطح زیر سقف را نیز مختل میکند و با طولانی شدن اجرای پروژه، باعث افزایش هزینهها خواهد شد. در این راستا، اگر پیش از شروع عملیات، از ناظران فنی و متخصص استفاده گردد، ریسک این خطاها به طرز چشمگیری کاهش خواهد یافت و میتوان به بهترین نتایج ممکن دست یافت.

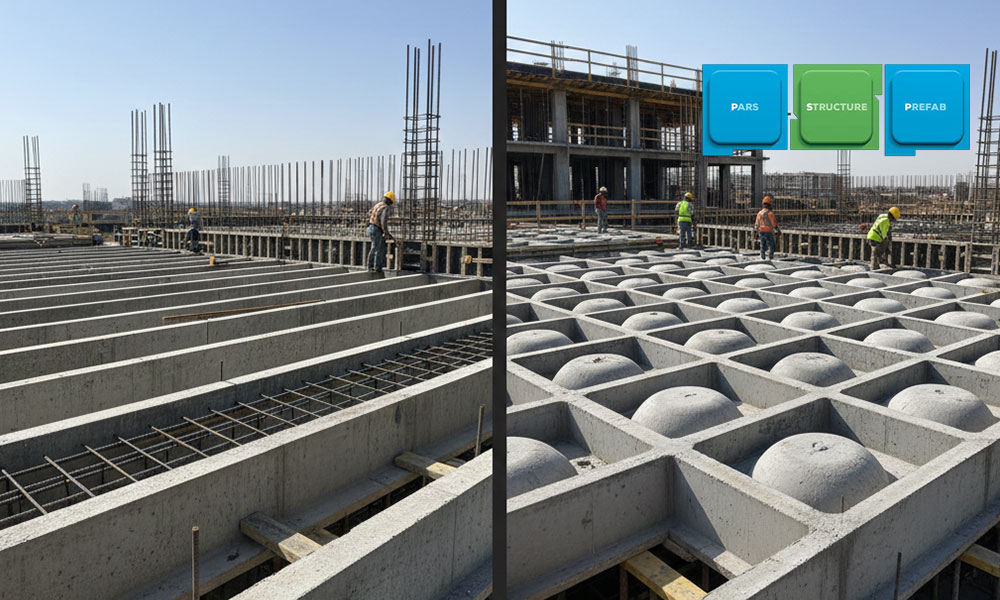

مقایسه سقف وافل یک طرفه و دوطرفه
در جدول زیر تفاوتهای ساختاری و اجرایی دو نوع سقف وافل آمده است که انتخاب صحیح نوع آن در مراحل نصب وافل یک طرفه یا دوطرفه اهمیت ویژهای دارد. این مقایسه به کارفرما کمک میکند تا به درک بهتری از تفاوتها و الزامات هر نوع سقف برسد و تصمیم مدبرانهتری اتخاذ کند.
| ویژگیها | سقف وافل یک طرفه | سقف وافل دوطرفه |
| جهت انتقال بار | در یک جهت | در دو جهت |
| نیاز به تیرهای میانی | دارد | ندارد |
| وزن نهایی سقف | کمتر و مناسبتر | بیشتر و سنگینتر |
| سرعت اجرا | بالاتر و کارآمدتر | پایینتر و زمانبرتر |
| قیمت قالب وافل یک طرفه | معمولاً کمتر و مقرون به صرفهتر | بالاتر به دلیل ابعاد و طراحی خاص |
هزینه اجرای سقف وافل یک طرفه
در محاسبه قیمت قالب وافل یکطرفه و کل هزینه اجرای آن، عوامل مختلفی همچون ابعاد دهانه، ارتفاع سقف، تعداد دفعات استفاده از قالب و کیفیت مواد مصرفی به طور مستقیم مؤثرند. قالبهای با دوام بالا اگرچه قیمت اولیه بیشتری دارند؛ اما در پروژههای متوالی قابلیت استفاده مجدد چندین بار را خواهند داشت و هزینه کلی را به طرز محسوسی کاهش میدهند.
در هنگام برآورد، باید هزینههای شمعبندی، میلگرد، بتن، نیروی انسانی و حملونقل قالبها را نیز با جدیت در نظر گرفت. در نهایت، انتخاب پیمانکار مجرب، با آموزشهای کافی و مستندات پیشین میتواند بر کیفیت و طول عمر نهایی سقف اثر قابل توجهی داشته باشد و به همین جهت اهمیت زیادی در انتخاب پیمانکاران واجد شرایط احساس میشود.
جمعبندی
اجرای اصولی و دقیق نصب قالب وافل یک طرفه بهویژه با رعایت تمامی استانداردهای طراحی و اجرا، موجب افزایش کیفیت نهایی سقف و صرفهجویی در هزینهها خواهد شد. آگاهی از مراحل نصب وافل یک طرفه و تحلیل دقیق قیمت قالب وافل یک طرفه کمک میکند تا کارفرما انتخاب بهینهتری داشته باشد. بنابراین، توصیه میشود پیش از شروع عملیات اجرایی، از کارشناسان سازه برای کنترل طرح و قالبها مشاوره گرفته و کلیه جوانب مختلف را مورد توجه قرار دهند تا از بروز مشکلات احتمالی در آینده جلوگیری شود.
وبسایت پی اس پی وافل بهعنوان یکی از مراجع تخصصی در این حوزه، با ارائه خدمات مشاوره، طراحی و اجرای قالبهای وافل دو طرفه، بهترین انتخاب برای پیمانکاران و مهندسان محسوب میشود.
با همکاری با این مجموعه، میتوانید اطمینان داشته باشید که پروژه شما با بالاترین استانداردهای مهندسی و اقتصادی اجرا خواهد شد. برای دیدن نمونه پروژه ها و ارتباط با کارشناسان این وبسایت میتوانید به وبسایت مراجعه کنید.
